ANA SAYFA  l  KURUMSAL KİMLİK  l  ÜRÜNLERİMİZ  l  AĞIRLIK TABLOSU  l  TEKNİK BİLGİ  İSTEK - BİLGİ FORMUİLETİŞİM

ÜRÜNLERİMİZ
Paslanmaz Çelikler
Paslanmaz Sac Levha
Paslanmaz Boru
Paslanmaz Kare Profil
Paslanmaz Dikdörtgen Profil
Paslanmaz Kare
Paslanmaz Altıköşe
Paslanmaz Lama
Paslanmaz Köşebent
Paslanmaz Çubuk
Paslanmaz Fittings

Teknik Bilgiler

Paslanmaz Çelik Özellikleri:

Paslanmaz çeliklerin içerdikleri yüksek oranda krom (Cr) ve Nikel (ni) sayesinde atmosferik koşullara, suya, asitlere ve yüksek sıcaklıktaki ortamlara dayanıklı çeliklerdir.

Bu  elementlerden hariç ilave edilen bakir (Cu), titanyum (Ti) gibi elementlerle de paslanmazlar çok değişik amaçlar için kullanılır.

Dayanıklılığı, güvenilirliği, yaygın kullanım alanı, çevre dostu özelliği ve bir çok teknik üstünlüğü ile çağdaş toplum yaşantısının ayrılmaz bir parçası olan demir çelik, geçmişten bu yana, sanayileşmenin temelini ve kalkınmanın itici gücünü oluşturmaktadır. İnsanlık tarihinin geçirdiği tüm evrelerde, toplumların gelişmesine katkıda bulunan demir çelik, bu özelliği ile stratejik bir ürün olarak kabul edilmektedir.

Çelik ürünlerini genel olarak üç ana baslık altında toplamak mümkündür.

  • Uzun çelik ürünleri (yuvarlak inşaat demirleri, hafif, orta ve ağır profiller v.b.)
  • Yassı çelik ürünleri (sıcak haddelenmiş yassı çelik, levha, soğuk haddelenmiş yassı çelik, kolay kaplı yassı çelik (teneke), galvanizli yassı çelik v.b.)
  • Vasıflı çelik ürünleri (makine takim çelikleri, paslanmaz çelik vb)



    Paslanmaz çelik, esas olarak paslanmayan çeliklerin genel adidir. Özellikle nikel ve molibden çeliğin paslanmazlık özelliğini iyileştirmek için alaşım yapımında kullanılsa da paslanmazlığı sağlayan ana element kromdur. Paslanmazlık için gerekli krom miktarı (kütle olarak en az) 10,5tir. Dünyada üretilen çeliğin çoğu karbon ve alaşımlı çeliktir. Karbon ve alaşımlı çeliğe göre paslanmaz çeliğin, daha küçük fakat cazip ve gelişen bir pazarı vardır. Paslanmaz çelik değişik kullanım alanlarında koruyucu bir kaplamaya sahip karbon çelikleri, alüminyum, pirinç ve tunçla rekabet etmektedir. Paslanmaz çelikteki kromun oksijene büyük bir yakinliği vardır. Krom oksijenle karsılaştığında çeliğin yüzeyinde moleküler düzeyde bir krom oksit filmi oluşur. Bu filmin kalınlığı 130 Angstrom (1 Angstrom=10-6 cm)'dür. Krom oksit katmanı edilgin, kuvvetli ve kendi kendini yenileme özelliğine sahiptir. Edilgin diğer malzemelerle tepkimeye girmeyene, etkin olmayandır. Kuvvetli, demek ise çelik yüzeyine iyi yapışmış, yerinden kolayca sökülemez demektir. Yenilenebilir demek , eğer krom oksit katmanı aşınırsa veya zorla yüzeyden sökülürse çeliğin içindeki krom tekrar havayla hemen yeni bir krom oksit katmanı oluşturur demektir.

    Paslanmaz Çeliğin Kimyasal değerleri:

    TÜR ASTM C Cr Ni Mo Diğer
    Ferritik 409 0.02 12 -- -- Ti
    S41050 0.02 11.5 0.04 -- --
    410S 0.04 12 -- -- --
    430 0.04 16.5 -- -- --
    Mart S42010 0.20 13 -- -- --
    420 0.30 12.5 -- -- --
    -- 0.03 16 5 1 --
    S32304 0.02 23 4.5 -- --
    Duplex 329 0.02 25 5 1.5 --
    S31803 0.02 22 5.5 3 --
    S32750 0.02 25 7 4 --
    Austenitic 201 0.05 17 5 -- Mn
    301 0.10 17 7 -- --
    304L 0.02 1.83 9.2 -- --
    304 0.04 18.3 8.7 -- --
    304LN 0.02 18.3 8.7 -- --
    321 0.04 17.3 9.2 -- Ti
    S30430 0.01 18 9 -- Cu
    304L 0.02 18.3 10.2 -- --
    305 0.02 18 11.5 -- --
    316L 0.02 17.3 11 2.2 --
    316 0.04 16.8 10.7 2.2 --
    316LN 0.02 17.5 11 2.2 --
    316Ti 0.04 17 11 2.2 Ti
    316L 0.02 17 11.7 2.7 --
    318 0.04 17 11 2.7 --
    316L 0.02 17.3 12.7 2.7 --
    317L 0.02 18.3 12.2 3.2 --
    317LN 0.02 17 11 3.02 --
    S31726 0.02 17.3 12.7 4.2 --
    N08904 0.01 20 25 4.5 Cu
    S31254 0.01 20 18 6.1 Cu
    S32654 0.01 24 22 7.3 Mn, Cu
    Austenitic
    «Isıya Dayanıklı»
    304H 0.05 18.3 8.7 -- --
    321H 0.05 17.3 9.2 -- Ti
    S30415 0.05 18.5 9.5 -- Si, Ce
    309S 0.06 22.5 12.5 -- --
    -- 0.04 20 12 -- Si
    S30815 0.09 212 11 -- Si, Ce
    310S 0.05 25 20 -- --
    S35315 0.05 25 35 -- --

    Paslanmaz Çelik Kullanım Alanları

    ASTM KOD ÖZELLİKLERİ KULLANIM ALANLARI
    304 Paslanmaz çeliğin temel çeşididir. 400°C'ye kadar yüksek oksidasyon sağlar. Mekanik direnç ve sürtünme mukavemeti çok iyidir. Mutfak eşyaları, evyeler, ev aletleri, endüstriyel mutfaklar, kimya ve petro-kimya sektörü, gıda sektörü, otomotiv sanayi, eşanjör ve boyler üretimi.
    304L 304 Kalite paslanmaz çeliğin düşük karbonlu versiyonudur. Kağıt sanayi, süthane ekipmanları, sabun sanayi, deri sanayi, kimya endüstrisi, petrol endüstrisi, kazan yapımı, ısı değiştiriciler.
    321 Bünyesindeki titan ilavesi ile korozyona karşı mukavemeti arttırılmıştır. Yüksek sıcaklıklara dayanıklıdır. Rezistanslar, egzost boruları, havacılık endüstrisi, bira fabrikaları, kimya endüstrisi.
    316 600°C'a kadar sıcaklıklara dayanıklıdır. Mekaniksel kopma ve büzülme mukavemeti oldukça iyidir. Bünyesindeki molibdenden dolayı oksidasyon ve asitlere dayanıklıdır. Kimya, petro-kimya endüstrisi, buhar kazanları, ısıya mukavim eşanjörler, çeşitli kazan uygulamaları.
    316L 316 kalite paslanmaz çeliğin düşük karbonlu versiyonudur. 400°C'a kadar sıcaklıklara dayanıklıdır. Kimya, petro-kimya endüstrisi, kağıt endüstrisi, nükleer mühendislik, süthane ekipmanları.
    316 Ti 316 kalite paslanmaz çeliğin titanyum lu versiyonudur. Yüksek sıcaklık ve oksidasyon mukavemetine sahiptir. Kimya, petro-kimya endüstrisi, pompa ve kompresör parçaları, kazanlar, fırınlar ve ısı değiştiriciler.
    309S 1050°C'a kadar sıcaklıklarda oksidasyon mukavemeti yüksektir. Yüksek sıcaklığa dayanıklı ekipmanların ve parçaların üretiminde.
    310 1100°C'a kadar sıcaklıklarda oksidasyon mukavemeti yüksektir. Fırın parçaları ve yüksek sıcaklıklara dayanımlı ekipmanlar, kimya, petro-kimya endüstrisi.
    310S 1100°C'a kadar sıcaklıklarda oksidasyon mukavemeti yüksektir. Fırın parçaları ve yüksek sıcaklıklara dayanımlı ekipmanlar, kimya, petro-kimya endüstrisi.
    430 İyi yüzey görünümü sağlar, nikel içermediğinden mıknatıslanabilir. Dekoratif amaçlı kullanımlar, parlak yüzey uygulamalar.

    Paslanmaz Çelik Yüzey Standartları:

    ASTM EN DIN  AÇIKLAMA
    1 1D c2/IIa Sıcak çekilmiş, tavlanmış, mat yüzey
    2D 2D h/IIIb Soğuk çekilmiş, tavlanmış, mat yüzey
    2B 2B n/IIIc Soğuk çekilmiş, tavlanmış, mat yüzey, temizlenerek hafifçe parlatılmış
    3 2G o/IV Soğuk çekilmiş, tavlanmış, mat yüzey, satine işlemi uygulanmış (Kaba)
    4 2J p/V Soğuk çekilmiş, tavlanmış, mat yüzey, satine işlemi uygulanmış (İnce)
    BA BA m/IId Soğuk çekilmiş, tavlanmış, parlak yüzey
      HL   Scotch Brite (Fırçalanmış yüzey)

    Elementlerin Çeliğe Etkileri:

    Özellik Si Mn* Mn** Cr Ni* Ni** Al W V Co Mo S P
    Sertlik artar artar azalır artar artar azalır - artar artar artar artar - artar
    Mukavemet artar artar artar artar artar artar - artar artar artar artar - artar
    Akma Noktası artar artar azalır artar artar azalır - artar artar artar artar - artar
    Uzama azalır değişmez azalır azalır değişmez artar - azalır değişmez azalır azalır azalır azalır
    Kesit Büzülmesi değişmez değişmez değişmez azalır değişmez artar - azalır değişmez azalır azalır azalır azalır
    Darbe Direnci azalır değişmez - azalır değişmez artar azalır - artar azalır artar azalır azalır
    Elastisite artar artar - artar - - azalır - artar - - - -
    Sıcaklığa Dayanım artar değişmez - artar artar artar - artar artar artar artar - -
    Soğutma Hızı azalır azalır azalır azalır azalır azalır - azalır azalır artar azalır - -
    Karbür Oluşumu azalır değişmez - artar - - - artar artar - artar - -
    Aşınma Direnci azalır azalır - artar azalır - - artar artar artar artar - -
    Dövülebilirlik azalır artar azalır azalır azalır azalır azalır azalır artar azalır azalır azalır azalır
    İşlenebilirlik azalır azalır azalır - azalır azalır - azalır - değişmez azalır artar azalır
    Oksitlenme Eğilimi azalır değişmez azalır azalır azalır azalır azalır azalır azalır azalır artar - azalır
    Korozyon Direnci - - - azalır - artar - - artar - - azalır artar

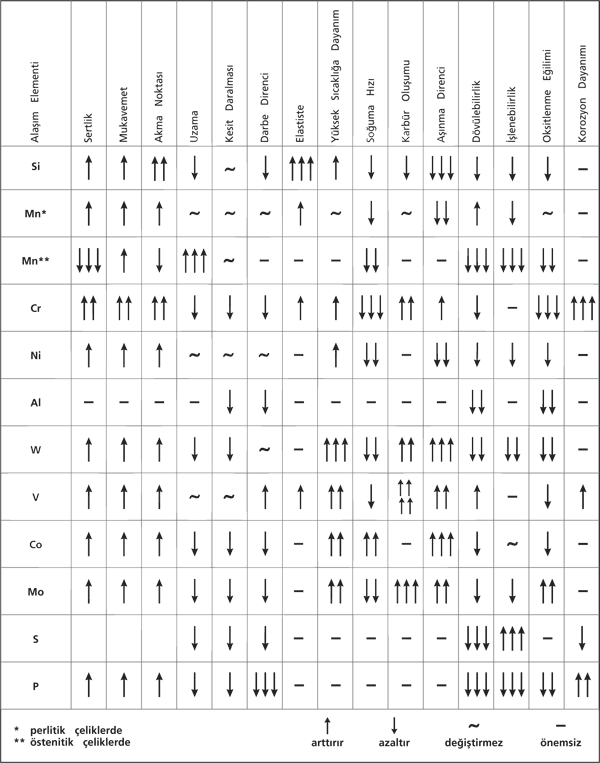

    Alaşım Elementleri Tablosu:

    TEMEL ISIL İŞLEM ÇEŞİTLERİNİN KARAKTERİSTİĞİ

    Isıl işlem süreci birçok parçaların teknolojik imal safhasında önemli operasyon olmaktadır. Yalnız ısıl işlem sayesinde çeliklerin yüksek mekanik özelliklerin elde edilmesi mümkün oluyor, bu da çağdaş makine parçalarının ve takımlarının normal çalışmasını temin etmektedir.

    1- ÇELİKLERİN TAVLANMASI

    —Homojenleştirme (Difüzyonlu Yumuşatma)

    Difüzyonlu yumuşatma genel olarak alaşımlı çelik külçelerindeki kimyasal ayrıcinstelliği, mekanik özellikleri aynı seviyeye getirilmeleri için ve yapı teşekkül edicilerinin dağılmasını iyileştirmek için tatbik edilmektedir. Homojenleştirmenin gerçekleşmesi için yüksek sıcaklıklara çıkılması gerekmektedir.

    Rekristalizasyon Yumuşatması

    Rekristalizasyon yumuşatması metallerin soğuk şekil değiştirme operasyonları öncesi ve soğuk şekil değiştirme operasyonları arası basınç ile işlenmelerinde meydana gelen sertleşmenin giderilmesi için uygulanmaktadır.

    Artık Gerilim Giderme Yumuşatması

    Bu cins yumuşatma önceki teknolojik operasyonların (dökme, kaynak, keme işlemleri) sonucu olarak meydana gelen gerilimlerin giderilmeleri için uygulanır

    Tam Yumuşatma

    Tam yumuşatma genellikle ötektik altı çelikler için tatbik edilmektedir. Tam yumuşatma döğme ve döküm parçalara tatbik edilmektedir. Tam yumuşatmada mekanik özelliklerinin kesme ile işlenme kabiliyetlerinin artırılması amaçlanır.

    İzotermik Yumuşatma

    İzotermik yumuşatma mekanik mukavemeti iyileştirmek ve ince tane yapıyı elde etmek için uygulanmaktadır.

    Eksik Yumuşatma

    Bu yumuşatma çeşidi tam yumuşatmadan fark edilir tarafı çelikler eksik yumuşatmada daha düşük sıcaklıklara kadar ısıtılmaktadırlar. Ötektik altı çelikler için eksik yumuşatma iç gerilmelerin giderilmesi ve kesme yolu ile işlenmenin iyileştirilmesi için tatbik edilmektedir. Bununla beraber eksik yumuşatma da yalnız rekristalizasyon cereyan etmekte (Austenite yalnız perlite dönüşmekte ve ferritten çok az bir miktar ferritin  fiğer kısmı değişmez olarak kalmakta) dir. Bu sebepten dolayı eksik yumuşatma ötektik altı çelikler için eğer sıcak mekanik işlem doğru yapılmış ise ve iri tane teşekkül etmiş ise tatbik edilmektedir. Kural olarak ötektik üstü çelikler için tam yumuşatma yerine eksik yumuşatma uygulanmaktadır

    Normalizasyon

    Normalizasyon çeliklerin rekristalizasyonunu sağlamakta ve dolayısı ile dökümde, haddelemede veya dövülmede elde edilen iri taneli yapıyı gidermekte olup mukavemeti artırmaktadır. Normalizasyon tayini çeliklerin kimyasal bileşimlerine bağımlı olarak çeşitlilik gösterir.

    2-ÇELİKLERİN SERTLEŞTİRİLMESİ

    Ötektik altı ve ötektik üstü çeliklerin belirli sıcaklıklara ısıtılmaları faz değişimlerinin tamamlanabilmesi için belirli süre bekletilmeleri ve kritik hızdan daha yüksek hız ile soğutulmaları sertleştirme adını almaktadır. Karbonlu çelikler genel olarak suda, alaşımlı çelikler yağda veya başka bir ortamda (kurşun veya tuz banyosunda) sertleştirmektedirler. Sertleştirme nihai ısıl işlem değildir. Sertleştirme sonu meydana gelen gevrekliğin ve gerilimlerin giderilmesi için istenilen mekanik özelliklerin elde edilebilmesi için çelikler sertleştirmeden sonra menevişe tabi tutulmaktadır. Genel olarak takım çelikleri sertleştirmeye ve menevişe tabi tutulmaktadır.  Sertliğin aşınma dayanıklığının ve mukavemetinin artırılması için yapı çelikleri ise mukavemet (kopma direnci, akma sınırı) sertliğin HB, plastikliğin (kopma uzaması ve kesit daralmasının) ve özlüğünün (çentik direncinin) artırılması içindir

    Nitrasyon- Nitrokarbürizayon

    Nitrasyon bir yüzey işlem prosesidir. Azotun çelik yüzeyine difüzyonun sonucu malzemenin yüzeyinde aşınma direncinin yüksek olduğu sert bir tabaka oluşur. Her malzemenin bir nitrasyon kabiliyeti vardır. Nitrasyon bazı çeliklerde korozyon direnci ve yorulma dayanımı artırır. Bazı çeliklerde ise korozyon direncini düşürür. Birleşik Isıl İşlem olarak kalıbın kullanılacağı yere göre ve kalıp malzemesine göre nitrasyon prosesi optimize edilip en yüksek performans sağlanır. Karbon ve azotun difüzyonu ile malzeme yüzeyinde aşınma direncinin yüksek olduğu bir tabak elde edilir. Tuz nitrasyon diye adlandırılan tenefer prosesi aslında bir nitarsyon prosesi değil nitrokarbürzasyon prosesidir. , transformasyon sıcaklığında takımın yüzeyine difüzyonu ile olur. Kısa çevrimli olan bu proses malzemenin aşınma direncini yükseltir

    Soğuk iş takım çeliği sertleştirme


    Kesme ezme sıvama bükme gibi operasyonlarda kullanılan takım çelikleri kalıbın kullanım yerine göre farklı ısıl işlem prosesine tabi tutulmalıdır. Soğuk iş takım çeliklerinin sertleştirilmesindeki prensip matriks yapısının karbon ve karbürlerden oluşmasını sağlamaktır. Yüksek karbon içerikleri nedeniyle genelde sertleşme kabiliyetleri yüksektir. Ancak yapıdaki kalıntı östenitinin kriyojenik proses ve uygulanan temperleme işlemleri ile optimize edilmesi gerekir.

    Sıcak İş Takım Çeliği Sertleştirme

    Sıcak iş takım çeliklerinde östenitleme sıcaklığı kalıbın kullanım yerine göre seçilir. Zor koşullarda çalışan sıcak iş kalıplarından iyi bir performans alınabilmesi için Özellikle temperleme sıcaklıkları doğru seçilmelidir. Kritik ve takip gerektiren bir ısıl işlem uygulanmalıdır. Taneler arasında oluşan karbürler tokluğu düşürdüğünden soğutma süreci bu oluşumu minimum indirecek şekilde ayarlanmalıdır.

    Oksidasyon

    Özellikle sıcak iş takım çeliklerinde yapışmayı önlemek ve aşınma direncini artırmak için uygulanır. Her türlü kalıba uygulanmaz. Bu konuda ısıl işlemcinin bilgisi ve tecrübesi önem kazanır.. Ayrıca oksidasyon işlemi yüksek hız çeliklerinin özel nitrasyon prosesi sonrasında kesme ömrünü artırmak amacıyla özel olarak ta uygulanabilmektedir

    Kriyojenik proses

    Yeni teknolojiler ve üretim proseslerinin gelişmesi ve bunun beraberinde soğutucu sıvıların da yardımıyla düşük sıcaklıklarda ısıl işlemler mümkün olabilmektedir. Kriyojenik proses - 196°C (-320°F) sıcaklıklara inerek ısıl işlemi daha etkin ve sorunsuz hale getirmiştir. Böylece çatlama ihtimali olmayan kalıplara uygulanabilen bu proses ile kalıp ömrü 4 kat arttırılıp; yüksek aşınma direnci; yüksek tokluk, yüzeyde düşük sürtünme elde edilebilmiştir. Ayrıca tel erozyon sonrası çatlama riski minimuma indirilmiştir.

    Yüksek Hız Takım Çeliği Sertleştirme

    Yüksek hız takım çelikleri ısıl işlemi çok kritik bir konudur. Özellikle östenitleme sıcaklığı ve süresinin çok iyi tayin edilmesi gerekmektedir. Ön ısıtma proseslerinin eksiksiz yapılması gerekir. Ayrıca mutlaka en az üç temperleme işlemi yapılmalıdır.
  •



    2013 - ASMERT PASLANMAZ ÜRÜNLERİ  SAN ve TİC LTD ŞTİ.  DES SAN SİT 1.CAD C-6 BLOK NO:64   YUKARI DUDULLU  - ÜMRANİYE - İSTANBUL      Sayfaweb
